1. Koja je razlika između teretnog dizala i građevinskog teretnog podiznog uređaja?

Teretno dizalo trajni je dio zgrade s oknom, certificiranim vratima i upravljačkim sustavima za prijevoz robe (a u određenim konfiguracijama i pratnje). Privremeni podizni uređaji koriste se tijekom faze gradnje i nisu zamjena za trajno rješenje u industrijskim objektima.

2. Može li KONE TranSys™ DX prevoziti i robu i osobe?

Da. Sva teretna dizala KONE TransysTM DX su ujedno i osobna dizala te je moguće prevoziti i osobe.

3. Kako povezivost poboljšava raspoloživost i logističke procese?

Uz KONE Intelligent Services 24/7 Connect, praćenje u stvarnom vremenu i analiza podataka pomažu proaktivno riješiti do 80 % potencijalnih problema prije nego što utječu na rad sustava. Povezivost također omogućuje udaljene pozive i API integraciju sa sustavima zgrade, podržavajući učinkovitiji protok robe i logističke procese.

4. Kakvu energetsku učinkovitost mogu očekivati?

KONE TranSys™ DX uključuje energetski učinkovite tehnologije poput regenerativnog pogona, LED rasvjete i rada u stanju mirovanja. Stvarna energetska učinkovitost ovisi o konfiguraciji i uvjetima uporabe. Naši stručnjaci mogu izraditi procjenu za vaš konkretan projekt.

5. Koja su maksimalna putna visina i nosivost dizala KONE TranSys™ DX?

Ovisno o konfiguraciji projekta, KONE TranSys™ DX nudi nosivost do 5.000 kg, brzinu do 1,0 m/s i maksimalnu visinu vožnje do 40 m.

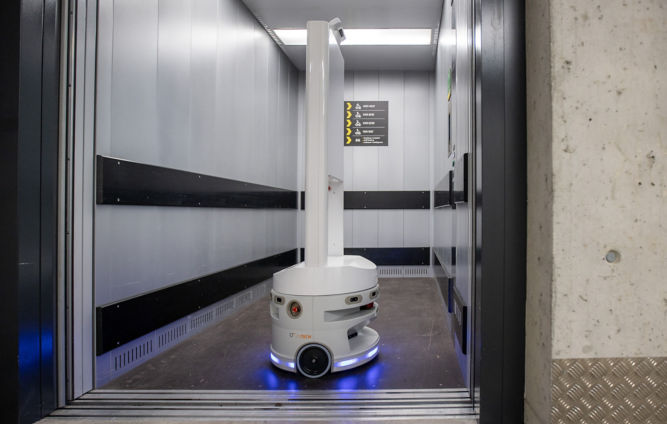

6. Može li teretno dizalo raditi s robotima?

Da. KONE DX dizala imaju ugrađenu API povezivost te se putem KONE Partner Ecosystema mogu integrirati s robotskim aplikacijama za podršku automatiziranom transportu robe.

7. Može li se teretno dizalo povezati sa sustavom za upravljanje skladištem (WMS)?

Da. KONE dizala, uključujući KONE TranSys™ DX, mogu se povezati sa sustavima WMS i drugim aplikacijama kako bi omogućila komunikaciju između sustava, dodatne digitalne usluge i fleksibilnost prilagodbe budućim operativnim zahtjevima.

8. Je li KONE TranSys™ DX usklađen s europskim sigurnosnim i pristupnim standardima?

Da. Dostupne su konfiguracije koje mogu podržati zahtjeve normi EN 81-20/50 za sigurnost, EN 81-70 za pristupačnost, EN 81-71 za otpornost na vandalizam i EN 81-72 za funkciju vatrogasaca.

9. Može li se dizalo koristiti tijekom gradnje?

Da. Uz rješenje Construction Time Use, trajno ugrađena dizala mogu biti zaštićena i operativna tijekom gradnje, pomažući optimizirati logistiku gradilišta i podržati poštivanje projektnih rokova.

10. Koje su opcije održavanja dostupne?

KONE nudi prediktivno održavanje putem usluge 24/7 Connected Services, redovite inspekcije i sveobuhvatnu podršku tijekom cijelog životnog ciklusa kako bi se maksimalno povećali raspoloživost i sigurnost sustava.

11. Kako odrediti odgovarajuću veličinu teretnog dizala za svoj projekt?

Nazivna nosivost samo je jedan od kriterija. Dimenzije kabine, širina vrata, nosivost praga, oprema za rukovanje teretom i prometni tokovi također utječu na konačnu specifikaciju. Stručnjaci tvrtke KONE mogu pomoći u procjeni logističkih zahtjeva objekta i preporučiti odgovarajuću konfiguraciju.

Teretno dizalo za industrijske objekte | Vodič za skladišta i logističke centre

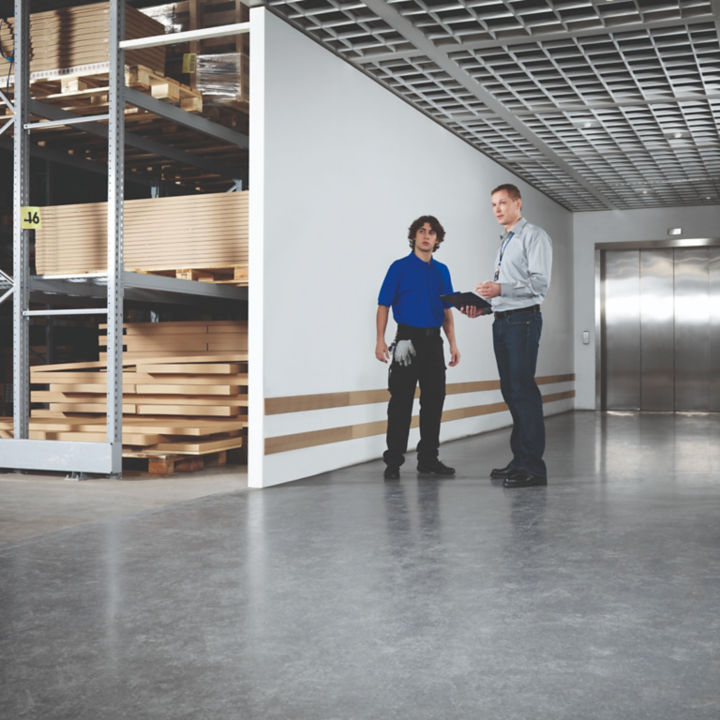

Što je teretno dizalo?

Teretno dizalo projektirano je za vertikalni prijevoz tereta poput paleta, transportnih kolica, kolica za robu, strojeva, otpada te osoblja u pratnji. U usporedbi s putničkim dizalima, naglasak je na izdržljivosti, velikoj nosivosti praga, širokim vratima, povećanoj površini i visini kabine, preciznom niveliranju te robusnoj upravljačkoj logici koja može podnijeti ponavljajuće cikluse rada u zahtjevnim uvjetima.

Tipične primjene

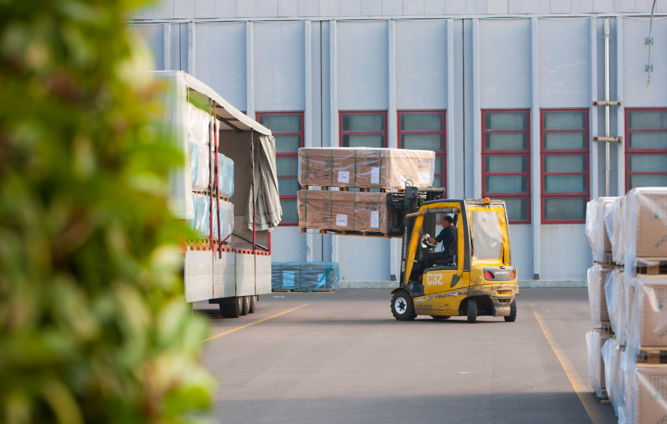

Skladišta i logistički centri
Proizvodni pogoni i objekti lake industrije
Servisni prostori trgovačkih centara i maloprodajnih objekata
Bolnice, zdravstvene ustanove i servisni prostori hotela
Podatkovni centri (data centri)
Javne zgrade i objekti mješovite namjene sa servisnim jezgrama

Uobičajeni izazovi projekata i kako KONE TranSys™ DX može pomoći

Odabir odgovarajućeg teretnog dizala zahtijeva usklađivanje operativnih zahtjeva, ograničenja objekta, ciljeva održivosti i rokova projekta. Tablica u nastavku prikazuje najčešće izazove i načine na koje KONE TranSys™ DX može pomoći u njihovom rješavanju.

Izazov projekta	KONE rješenje
Kratki rokovi izgradnje i visoki troškovi gradilišta	Rješenje Construction Time Use omogućuje korištenje trajno ugrađenog teretnog dizala za prijevoz materijala tijekom faze izgradnje, čime se poboljšava logistika gradilišta i podržava brža realizacija projekta.
Složena logistika gradilišta i rizik od oštećenja tijekom rukovanja teretom	Široka vrata, precizno niveliranje i izdržljiva izvedba ulaza pojednostavljuju utovar i istovar te smanjuju rizik od oštećenja proizvoda i opreme.
Ograničen prostor u objektu	KONE TranSys™ DX bez strojarnice (MRL), pokretan tehnologijom podizanja KONE EcoDisc®, pomaže maksimalno iskoristiti raspoloživi prostor uklanjanjem potrebe za zasebnom strojarnicom i omogućuje učinkovit prijevoz tereta unutar kompaktnog tlocrta objekta.
Ciljevi energetske učinkovitosti i održivosti	Energetski učinkovite tehnologije, uključujući performanse klase A prema normi ISO 25745, regenerativni pogon, LED rasvjetu i način rada u stanju mirovanja, pomažu smanjiti potrošnju energije tijekom cijelog životnog vijeka zgrade te podržavaju ciljeve održivosti.
Usklađenost s propisima i sigurnosnim zahtjevima	Dostupne su konfiguracije koje mogu podržati relevantne sigurnosne i operativne zahtjeve, uključujući funkciju za vatrogasce, antivandalna rješenja i komponente sa stupnjem zaštite IP za okruženja izložena prašini, vlazi ili intenzivnoj uporabi, u skladu s lokalnim propisima i projektnim zahtjevima.
Upravljanje složenošću tijekom cijelog životnog ciklusa	KONE pruža podršku tijekom cijelog životnog ciklusa projekta – od planiranja uz BIM i pripreme gradilišta do ugradnje, održavanja i buduće modernizacije – uz stručnu podršku u upravljanju projektom.

Povezivost: ključni pokretač učinkovitosti u industrijskim objektima

U današnjim industrijskim i logističkim okruženjima digitalizacija više nije opcija – ona je ključna za održavanje učinkovitog protoka robe, maksimalnu raspoloživost opreme i kontinuitet poslovanja. Povezana teretna dizala mogu postati dio šireg logističkog ekosustava, pomažući objektima da poboljšaju protok robe, smanje zastoje i integriraju vertikalni transport s drugim operativnim sustavima.

• Udaljeni pozivi i integracija s logističkim sustavima: Pozivajte dizala putem mobilnih uređaja ili integriranih sustava kako biste pojednostavili protok robe.

• Prediktivno održavanje – KONE Intelligent Services 24/7 Connect: Praćenje u stvarnom vremenu i analitika podataka pomažu u sprječavanju zastoja te povećavaju raspoloživost dizala.

• API integracija: Povežite dizala sa sustavima za upravljanje skladištem (WMS), ERP sustavima, aplikacijama za zaposlenike, robotikom i platformama za pametne zgrade putem KONE digitalne platforme i KONE Partner Ecosystema.

• Kibernetička sigurnost i zaštita podataka: Ugrađene sigurnosne funkcije i zaštita podataka omogućuju sigurnu integraciju s industrijskim IT sustavima.

Dizalo postaje dio digitalnog logističkog ekosustava.

Usklađenost sa standardima i ciljevima održivosti

KONE rješenja – uključujući teretno dizalo KONE TranSys™ DX – usklađena su s ključnim europskim standardima te osiguravaju potrebnu dokumentaciju za postupke certificiranja.

Zahtjev	Standard / okvir	KONE usklađenost
Opća sigurnost i pristupačnost	EN 81-20 i EN 81-50	Sva KONE dizala usklađena su s ovim standardima projektiranja i proizvodnje.
Zahtjevi pristupačnosti	EN 81-70:2018	KONE TranSys™ DX dostupan je u konfiguracijama koje podržavaju usklađenost sa standardom EN 81-70 za pristup osobama u invalidskim kolicima.
Otpornost na vandalizam	EN 81-71	Izdržljivi materijali, antivandalne komponente i vodootporni elementi za zahtjevna okruženja.
Funkcija za vatrogasce	EN 81-72	Uključuje izlazne otvore, ljestve te električnu i upravljačku opremu projektiranu u skladu sa zahtjevima norme EN 81-72.
Zelena gradnja i ESG	BREEAM / LEED	Dokumentacija i tehničke specifikacije, uključujući Environmental Product Declarations (EPD), mogu doprinijeti ostvarivanju bodova za zelenu gradnju i ESG izvještavanje.
Održavanje i inspekcije	Lokalni propisi	Potpuna dokumentacija i opcije prediktivnog održavanja pomažu u podršci usklađenosti i maksimalnoj raspoloživosti opreme.

Savjeti za projektiranje radi smanjenja rizika i troškova

• Planirajte prema geometriji rukovanja, a ne samo prema nosivosti: Uzmite u obzir najveću transportnu jedinicu, radijus okretanja i smjer utovara kako biste spriječili oštećenja i kašnjenja.

• Zaštitite opremu od prvog dana: Predvidite zaštitne obloge za kabinu dizala tijekom gradnje kako biste očuvali završnu obradu te razmotrite rješenje Construction Time Use za učinkovitiju logistiku gradilišta i podršku projektnim rokovima.

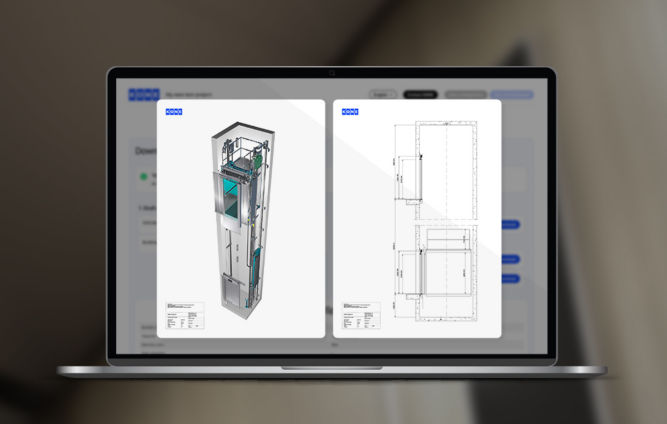

• Koristite BIM od najranijih faza projekta: Upotrijebite KONE Studio i digitalne modele za usklađivanje zahtjeva dizala s ukupnim projektom zgrade, smanjenje kolizija, izbjegavanje kasnih izmjena i bolju koordinaciju projekta.

• Povežite dizalo sa sustavima zgrade: Iskoristite API povezivost i KONE Partner Ecosystem za integraciju poziva dizala sa sustavima WMS, ERP i aplikacijama za zaposlenike, podržavajući planirani transport robe i učinkovitije logističke procese.

• Planirajte usklađenost od samog početka: Pravovremeno identificirajte relevantne standarde i zahtjeve, uključujući energetsku učinkovitost prema ISO 25745, funkciju za vatrogasce i zahtjeve pristupačnosti. Za zahtjevna okruženja razmotrite i antivandalna rješenja te IP-zaštićene komponente otporne na prašinu i vlagu.

Projektiranje za stvarne uvjete rada

Odabir teretnog dizala podrazumijeva više od određivanja potrebne nosivosti. Inženjeri također analiziraju način na koji teret ulazi u dizalo, kreće se unutar kabine i izlazi iz nje, jer različite metode rukovanja mogu postaviti vrlo različite zahtjeve na kabinu, vrata, prag i nosivu konstrukciju.

Bez obzira uključuje li primjena palete, viličare, vozila, strojeve ili druga koncentrirana opterećenja, dizalo mora biti projektirano prema stvarnim uvjetima rada. Upravo zato se teretna dizala projektiraju prema različitim klasifikacijama opterećenja i scenarijima uporabe, čime se osigurava da je rješenje prilagođeno specifičnim logističkim zahtjevima objekta.

Zašto odabrati KONE TranSys™ DX za industrijske i logističke projekte?

KONE TranSys™ DX mnogo je više od teretnog dizala velike nosivosti. Njegova je prednost u kombinaciji visokih nosivosti i izvedbe bez strojarnice (MRL), što omogućuje učinkovito iskorištavanje prostora bez kompromisa u logističkim performansama. Projektiran je za zahtjevna okruženja u kojima se svakodnevno prevoze roba, ručni paletari, oprema za održavanje i druga teška opterećenja te predstavlja izdržljivu i praktičnu platformu za transport robe u modernim industrijskim i logističkim objektima.

Jedna od najčešćih pogrešaka pri planiranju teretnog dizala jest fokusiranje isključivo na nazivnu nosivost. U praksi čimbenici poput širine vrata, nosivosti praga, opreme za rukovanje teretom i prometnih tokova mogu imati jednako velik utjecaj na operativnu učinkovitost. KONE TranSys™ DX projektiran je kako bi odgovorio na te stvarne logističke zahtjeve kombinirajući veliku nosivost, izvedbu bez strojarnice i izdržljive komponente u jedinstvenoj platformi.

Laszlo Csibrik Customer Solutions Engineering Manager - KONE Danube and Adriatic Region

Što to znači za Vaš projekt

• Učinkovitija logistika tijekom gradnje

Koristite trajno ugrađeno dizalo već tijekom izgradnje uz rješenje Construction Time Use. Ono pomaže optimizirati logistiku gradilišta, smanjiti ovisnost o privremenim rješenjima za podizanje tereta i podržati poštivanje projektnih rokova.

• Učinkovitiji interni logistički procesi

Široka vrata, precizno niveliranje i velika nosivost praga pomažu smanjiti vrijeme rukovanja teretom i rizik od oštećenja. Digitalna povezivost, udaljeni pozivi i integracija sa sustavima podržavaju učinkovit protok robe kroz cijeli objekt.

• Ušteda prostora

S nosivošću do 5.000 kg u izvedbi bez strojarnice (MRL), KONE TranSys™ DX kombinira veliku nosivost s učinkovitim iskorištavanjem raspoloživog prostora u objektu.

• Uštede energije tijekom cijelog životnog ciklusa

Energetski učinkovite tehnologije, uključujući regenerativni pogon, pomažu smanjiti potrošnju energije i operativne troškove tijekom cijelog životnog vijeka zgrade.

• Usklađenost i zelena gradnja

Dostupne su konfiguracije koje mogu podržati relevantne sigurnosne i operativne zahtjeve, uključujući opciju vatrogasno dizalo, antivandalna rješenja i komponente sa stupnjem zaštite IP za okruženja izložena prašini, vlazi ili intenzivnoj uporabi, u skladu s lokalnim propisima i projektnim zahtjevima.

• Sveobuhvatna podrška tijekom projekta

Od planiranja uz BIM u alatu KONE Studio i provjere spremnosti gradilišta do ugradnje, održavanja i modernizacije, KONE pruža podršku tijekom cijelog životnog ciklusa projekta.

Ključne specifikacije KONE TranSys™ DX

• Nazivna nosivost: do 5.000 kg u izvedbi bez strojarnice (MRL)
• Brzina: do 1,0 m/s
• Maksimalna visina vožnje: 40 m; maksimalan broj dizala u grupi: 2
• Energetski učinkovite tehnologije: regenerativni pogon, LED rasvjeta i način rada u stanju mirovanja
• Pogon: kompaktni i energetski učinkoviti KONE EcoDisc®
• Povezivost: ugrađeni API-ji

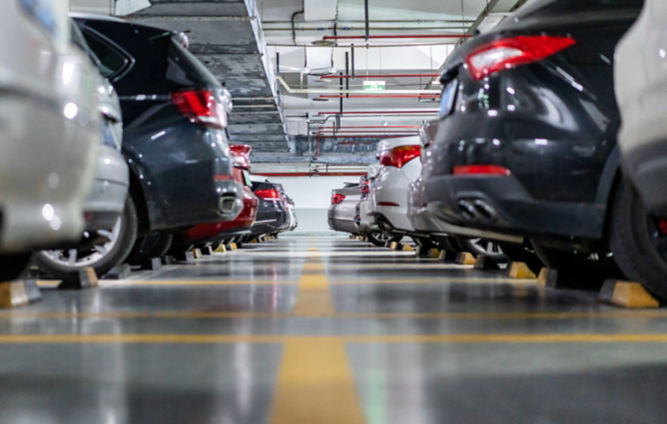

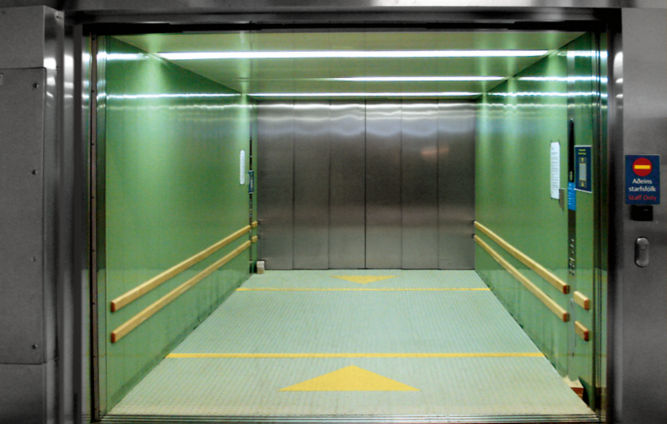

Posebna primjena: dizala za vozila

Ista platforma KONE TranSys™ DX može se prilagoditi i za prijevoz vozila između etaža zgrade. Projektirana za primjene kao što su autosaloni, parkirališne garaže, stambeni projekti i objekti mješovite namjene, dizala za vozila predstavljaju alternativu rampama za vozila te mogu pojednostaviti projektiranje objekta kada konvencionalna rješenja s rampama nisu praktična.

Ovisno o zahtjevima projekta, dostupne su konfiguracije dizala za vozila s nosivošću do 4.000 kg, projektirane za specifična opterećenja koja stvaraju osobni automobili i laka vozila.

Industrijski i logistički projekti uključuju brojne dionike i zahtjevne rokove. Naša uloga nadilazi samu isporuku dizala. Podržavamo klijente tijekom cijelog projekta – od planiranja i ugradnje do održavanja i buduće modernizacije. Time pomažemo smanjiti složenost projekta i stvoriti dugoročnu vrijednost za vlasnika objekta.

Peter Szabo Sales Director - New Building Solutions and Modernization - KONE Danube and Adriatic Region

Planirate teretno dizalo za industrijski ili logistički projekt?

Odabir odgovarajućeg teretnog dizala uključuje mnogo više od same nosivosti. Obratite se stručnjacima tvrtke KONE za podršku pri planiranju logistike, definiranju zahtjeva opterećenja, povezivosti i razmatranju cjelokupnog životnog ciklusa rješenja.

Zatražite ponudu

Teretna dizala za industrijske objekte: planiranje za dugoročan uspjeh projekta

Odabir odgovarajućeg teretnog dizala podrazumijeva mnogo više od određivanja potrebne nosivosti. Logistički tokovi, ograničenja objekta, digitalna povezanost, energetska učinkovitost, usklađenost s propisima i održavanje tijekom cijelog životnog vijeka sustava ključni su čimbenici dugoročnog uspjeha industrijskih i logističkih projekata. Kombinirajući veliku nosivost, izvedbu bez strojarnice (MRL), ugrađenu povezivost i cjelovitu podršku tijekom životnog ciklusa, KONE TranSys™ DX pomaže investitorima, arhitektima i projektantima u projektiranju učinkovitih, pouzdanih i budućnosti spremnih zgrada.
